Bezeichnungsnagel für Holzmastprüfung und dauerhafte Mastkennzeichnung
Ein Bezeichnungsnagel dient der dauerhaften Kennzeichnung von Holzmasten und ermöglicht die Identifikation wichtiger technischer Eigenschaften. In der Energieversorgung und Telekommunikation werden solche Kennzeichnungselemente eingesetzt, um Angaben zu Holzart, Herstellungsjahr, Imprägnierung oder Mastabmessungen direkt am Mast sichtbar zu machen.
Bei der Holzmastprüfung unterstützen Bezeichnungsnägel die Zuordnung und Dokumentation vorhandener Masten. Die eingeprägten Informationen können Prüfpersonal helfen, einen Mast eindeutig zu identifizieren und relevante Bestandsdaten mit technischen Unterlagen abzugleichen. Die Kennzeichnung ersetzt jedoch weder eine Zustandsprüfung noch einen Standsicherheitsnachweis.
Entscheidend für eine geeignete Mastkennzeichnung sind die korrekte Prägung, ein widerstandsfähiges Material, eine dauerhaft lesbare Ausführung und die Übereinstimmung mit den technischen Vorgaben des jeweiligen Netzbetreibers.
Was ist ein Bezeichnungsnagel und wofür wird er verwendet?

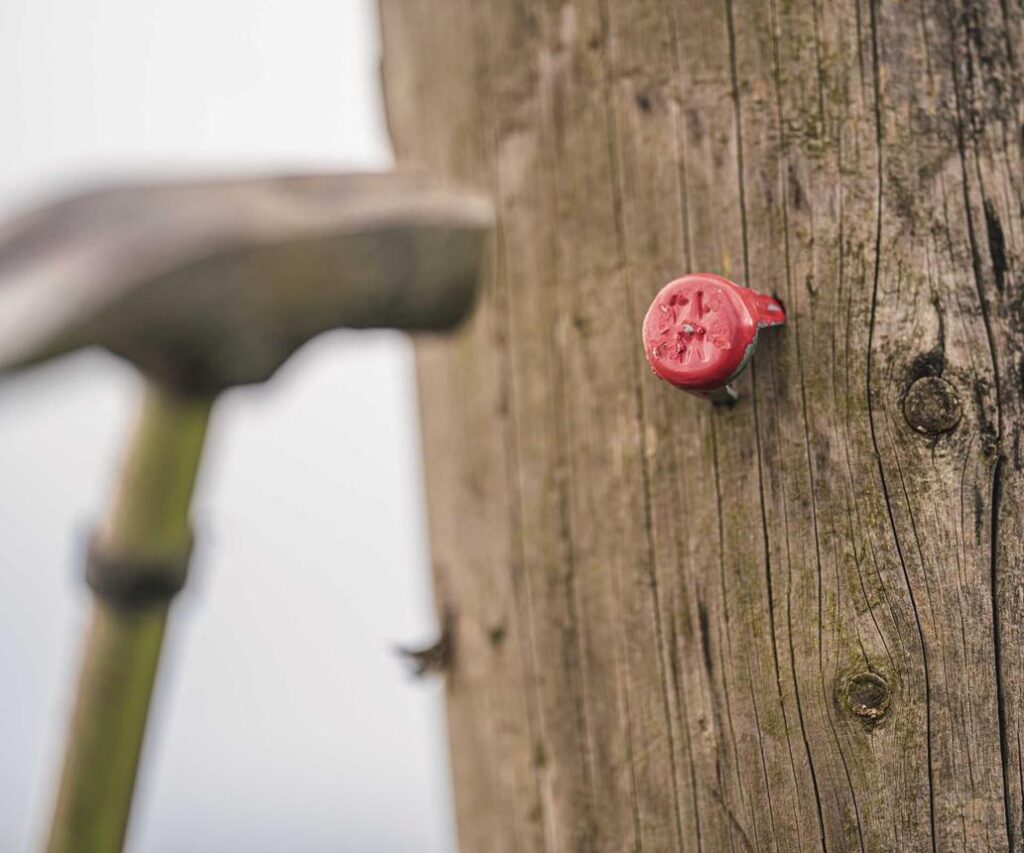

Ein Bezeichnungsnagel ist ein metallisches Kennzeichnungselement mit eingeprägten Zahlen, Buchstaben oder Symbolen, das dauerhaft an einem Holzmast oder Holzbauteil befestigt wird. Er dient der Identifikation und Dokumentation technischer Merkmale wie Holzart, Herstellung, Imprägnierung oder Abmessungen. Die Bedeutung der Prägung richtet sich nach dem verwendeten Kennzeichnungssystem.
Im Unterschied zu gewöhnlichen Befestigungsnägeln steht bei einem Kennzeichnungsnagel nicht die Verbindung zweier Bauteile im Vordergrund. Seine Hauptfunktion besteht darin, Informationen dauerhaft und unmittelbar am gekennzeichneten Objekt verfügbar zu machen.
Warum eine eindeutige Mastkennzeichnung wichtig ist
Holzmaste sind in zahlreichen technischen Infrastrukturen im Einsatz. Sie tragen beispielsweise elektrische Freileitungen oder Telekommunikationsleitungen und sind über viele Jahre unterschiedlichen Witterungsbedingungen ausgesetzt.
Damit Wartung, Prüfung und Verwaltung zuverlässig organisiert werden können, müssen die einzelnen Masten und ihre technischen Merkmale nachvollziehbar sein.
- Identifikation von Holzmasten im Leitungsnetz
- Zuordnung von Herstellungs- und Materialinformationen
- Erkennung vorhandener Holzschutzbehandlungen
- Unterstützung der Bestandsdokumentation
- Abgleich mit Prüfprotokollen und Wartungsunterlagen
- Erleichterung der technischen Kommunikation zwischen Fachkräften
Besonders bei älteren Masten können historische Kennzeichnungen wertvolle Hinweise auf die ursprüngliche Herstellung und Behandlung liefern. Die Bedeutung einzelner Codes muss dabei anhand der jeweils gültigen oder historisch verwendeten Kennzeichnungsvorschriften ermittelt werden.
Bezeichnungsnagel für Holzmastprüfung und technische Dokumentation
Bei der Holzmastprüfung wird der Zustand eines Mastes beurteilt, um mögliche Schäden und sicherheitsrelevante Veränderungen zu erkennen. Dazu können je nach Prüfverfahren visuelle Untersuchungen, mechanische Prüfungen oder messtechnische Verfahren gehören.
Bezeichnungsnägel übernehmen innerhalb dieses Prozesses eine unterstützende Funktion. Sie liefern vorhandene Identifikationsinformationen, die mit den Ergebnissen der technischen Untersuchung zusammengeführt werden können.
Welche Informationen ein Bezeichnungsnagel für Holzmastprüfung enthalten kann
Je nach Kennzeichnungssystem können unterschiedliche technische Angaben auf einem oder mehreren Nägeln dargestellt werden.
- Hersteller oder Imprägnierwerk
- Herstellungsjahr beziehungsweise Imprägnierjahr
- Verwendete Holzart
- Holzschutzmittel und Imprägnierverfahren
- Mastlänge
- Mastdurchmesser
- Weitere betriebliche Kennzeichnungen
Die DGUV Information 203-046 beschreibt entsprechende Angaben insbesondere im Zusammenhang mit der Kennzeichnung älterer Holzmaste. Nicht jeder einzelne Nagel enthält sämtliche Informationen. Häufig werden mehrere Kennzeichnungselemente kombiniert.
Zusammenhang zwischen Mastkennzeichnung und Prüfdokumentation
Eine nachvollziehbare Dokumentation beginnt mit der eindeutigen Zuordnung des geprüften Objekts. Sind vorhandene Kennzeichnungen lesbar, können Fachkräfte die Angaben erfassen und mit der betrieblichen Mastdatenbank vergleichen.
Für eine vollständige Prüfdokumentation sind darüber hinaus weitere Angaben erforderlich, beispielsweise der Standort, das Prüfdatum, das angewendete Verfahren und die festgestellten Ergebnisse.
Abgleich vorhandener Kennzeichnungen
Vorhandene Mastnägel sollten nicht automatisch als aktueller Nachweis des technischen Zustands interpretiert werden. Eine historische Materialkennzeichnung und eine neu angebrachte Prüfkennzeichnung erfüllen unterschiedliche Aufgaben.
Grenzen der Aussagekraft
Ein Kennzeichnungsnagel bestätigt für sich genommen weder die Tragfähigkeit noch die aktuelle Standsicherheit eines Holzmastes. Eine entsprechende Bewertung muss auf einem geeigneten Prüfverfahren und einer fachgerechten Beurteilung beruhen.
Materialien und Bauformen von Kennzeichnungsnägeln
Bezeichnungsnägel werden für unterschiedliche Einsatzbedingungen und Kennzeichnungssysteme hergestellt. In der technischen Infrastruktur kommen unter anderem geprägte Metallnägel mit runden, eckigen oder speziell geformten Köpfen zum Einsatz.
Feuerverzinkter Stahl für den Außeneinsatz
Feuerverzinkter Stahl wird bei industriell gefertigten Bezeichnungsnägeln verwendet, um einen Korrosionsschutz für den Einsatz im Freien bereitzustellen. Die tatsächliche Beständigkeit hängt unter anderem von der Ausführung, der Beschichtung und den Umgebungsbedingungen ab.
Bei der Auswahl sollte deshalb nicht allein die Materialbezeichnung berücksichtigt werden. Entscheidend sind die Anforderungen des vorgesehenen Einsatzortes und die Produktspezifikation des Herstellers.
Runde und eckige Ausführungen
Die Kopfform kann Bestandteil eines festgelegten Kennzeichnungssystems sein. Unterschiedliche Formen erleichtern die Unterscheidung einzelner Informationskategorien, sofern das jeweilige System diese Zuordnung vorsieht.
Am Markt sind beispielsweise runde Bezeichnungsnägel mit Kopfdurchmessern von 22 bis 30 Millimetern und eckige Varianten mit Kantenlängen von 20 bis 30 Millimetern erhältlich. Diese Maße sind Produktbeispiele und keine allgemeingültigen Vorgaben für jede Holzmastkennzeichnung.
Individuelle Prägungen
Je nach Hersteller können Bezeichnungsnägel mit individuellen Zahlen, Buchstaben oder Kennzeichen gefertigt werden.
Vor einer Bestellung sollte eindeutig feststehen, welche Zeichen benötigt werden, welche Abmessungen vorgesehen sind und welches Kennzeichnungssystem zur Anwendung kommt.
Welche Ausführung eignet sich für welchen Einsatz?
Die richtige Auswahl richtet sich nach dem Kennzeichnungszweck und den technischen Vorgaben des Betreibers.
| Ausführung | Eigenschaften | Typischer Einsatz |
|---|---|---|
| Runder Bezeichnungsnagel | Runder Kopf mit Prägung | Kennzeichnung nach entsprechendem Mastkennzeichnungssystem |
| Eckiger Bezeichnungsnagel | Eckiger Kopf mit Zahlen oder Symbolen | Technische Identifikation von Holzbauteilen und Masten |
| Einstieliger Bezeichnungsnagel | Ausführung mit einem Befestigungsstiel | Vorgabenspezifische Kennzeichnung |
| Individuell geprägter Nagel | Kundenspezifische Zeichenkombination | Betreiberspezifische Kennzeichnungssysteme |
Die Varianten sind nicht automatisch untereinander austauschbar. Insbesondere bei bestehenden Leitungsnetzen sollte die Kennzeichnung mit den technischen Vorgaben des jeweiligen Unternehmens übereinstimmen.
Holzmastprüfung und Kennzeichnung in der Praxis
Eine fachgerechte Mastprüfung umfasst mehr als das Ablesen vorhandener Kennzeichnungen. Sie setzt geeignete Prüfmethoden, qualifiziertes Personal und eine nachvollziehbare Bewertung voraus.
Vorhandene Mastinformationen erfassen
Zu Beginn können die am Mast vorhandenen Kennzeichnungen aufgenommen werden. Dazu gehören sichtbare Zahlen, Buchstaben und gegebenenfalls die Form und Anordnung der Nägel.
Bei unleserlichen oder beschädigten Kennzeichnungen ist eine Zuordnung anhand zusätzlicher Unterlagen erforderlich. Unbekannte historische Codes sollten nicht ohne entsprechende Dokumentation interpretiert werden.
Technischen Zustand untersuchen
Die eigentliche Prüfung erfolgt mit einem geeigneten Verfahren. Dabei können beispielsweise sichtbare Schäden, biologische Beeinträchtigungen und mögliche Veränderungen der Holzsubstanz berücksichtigt werden.
Welche Prüfmethoden geeignet sind, hängt vom Masttyp, der Einbausituation, dem technischen Regelwerk und dem vorgesehenen Prüfsystem ab.
Prüfergebnisse dokumentieren
Die Ergebnisse sollten dem jeweiligen Mast eindeutig zugeordnet werden. Dazu können Mastnummern, Standortdaten und andere vorhandene Identifikationsmerkmale verwendet werden.
Eine Kennzeichnung direkt am Mast kann diese Dokumentation ergänzen. Sie ersetzt jedoch keine vollständige Erfassung der Prüfergebnisse.
Wichtige Anforderungen bei der Auswahl
Beim Einkauf von Bezeichnungsnägeln sollten technische Eignung, Kennzeichnungssystem und praktische Verarbeitung gemeinsam betrachtet werden.
- Verwendungszweck festlegen – Soll der Nagel Herstellungsdaten, technische Merkmale oder betriebliche Informationen kennzeichnen?
- Kennzeichnungsvorgaben prüfen – Welche Formen, Zeichen und Anordnungen sind vorgeschrieben?
- Material auswählen – Ist die Ausführung für die vorgesehenen Umgebungsbedingungen geeignet?
- Prägung definieren – Welche Buchstaben, Zahlen oder Symbole werden benötigt?
- Abmessungen abstimmen – Passen Kopfgröße und Befestigungsausführung zum Einsatzzweck?
- Bestellmenge festlegen – Welche Stückzahlen werden benötigt und sind Sonderanfertigungen erforderlich?
- Dokumentation sicherstellen – Ist die Bedeutung der Kennzeichnung eindeutig festgelegt?
Insbesondere bei Sonderanfertigungen empfiehlt sich eine verbindliche Abstimmung der Zeichnung und Prägung vor Produktionsbeginn.
Häufige Fehler bei der Mastkennzeichnung
Eine unzureichende Kennzeichnung kann die spätere Identifikation erschweren. Deshalb sollten typische Fehler bereits bei Planung und Beschaffung vermieden werden.
Unklare Zahlen und Abkürzungen
Eine Prägung ist nur dann hilfreich, wenn ihre Bedeutung bekannt ist. Bei betrieblichen Sonderkennzeichnungen sollte deshalb eine dauerhaft verfügbare Legende oder technische Dokumentation existieren.
Ungeeignete Materialien
Nicht jedes Metall und jede Oberflächenbehandlung ist für jeden Außeneinsatz gleichermaßen geeignet. Korrosion oder mechanische Beschädigungen können die Lesbarkeit beeinträchtigen.
Fehlende Abstimmung mit dem Netzbetreiber
Unterschiedliche Betreiber können abweichende Vorgaben verwenden. Eine eigenmächtige Änderung der Kennzeichnungsform oder Prägung kann deshalb zu Missverständnissen führen.
Verwechslung von Kennzeichnung und Sicherheitsprüfung
Ein vorhandener Kennzeichnungsnagel ist kein Beleg für eine aktuell bestandene Holzmastprüfung. Die Sicherheit des Mastes muss unabhängig davon fachlich beurteilt werden.
Checkliste für die Beschaffung und Verwendung
Diese Checkliste unterstützt die Auswahl eines geeigneten Bezeichnungsnagels für technische Holzmastkennzeichnungen.
- Ist der genaue Verwendungszweck definiert?
- Liegt die maßgebliche technische Kennzeichnungsvorgabe vor?
- Sind Form und Abmessungen festgelegt?
- Ist das Material für die Einsatzbedingungen geeignet?
- Sind alle Prägungen eindeutig dokumentiert?
- Ist die Bedeutung der verwendeten Zeichen bekannt?
- Wurden gegebenenfalls Muster oder Zeichnungen geprüft?
- Sind die Anforderungen an die Anbringung geklärt?
- Ist die Zuordnung zur betrieblichen Dokumentation sichergestellt?
- Sind Bestellmenge und Lieferbedingungen abgestimmt?
Häufig gestellte Fragen
Wofür werden Bezeichnungsnägel verwendet?
Bezeichnungsnägel dienen der dauerhaften Kennzeichnung von Holzmasten und anderen Bauteilen. Sie können Informationen über Herstellung, Materialeigenschaften, Imprägnierung oder technische Abmessungen enthalten. Die konkrete Bedeutung richtet sich nach dem jeweiligen Kennzeichnungssystem.
Welche Informationen stehen auf einem Mastnagel?
Je nach Ausführung und Vorgabe können Mastnägel beispielsweise Angaben zur Holzart, zum Imprägnierwerk, zum Imprägnierjahr oder zu den Mastabmessungen tragen. Häufig werden mehrere Nägel verwendet, um unterschiedliche Informationen darzustellen.
Sind Bezeichnungsnägel für Holzmastprüfungen vorgeschrieben?
Ob eine bestimmte Nagelkennzeichnung erforderlich ist, hängt von den einschlägigen technischen Anforderungen und den Vorgaben des jeweiligen Betreibers ab. Nicht jede Form der Mastkennzeichnung muss zwingend durch einen Bezeichnungsnagel erfolgen.
Aus welchem Material bestehen Bezeichnungsnägel?
Industriell gefertigte Bezeichnungsnägel sind unter anderem aus feuerverzinktem Stahl erhältlich. Die Materialauswahl muss zu den Einsatzbedingungen und technischen Anforderungen passen.
Können Bezeichnungsnägel individuell geprägt werden?
Ja. Hersteller bieten teilweise individuelle Prägungen mit Zahlen, Buchstaben oder besonderen Kennzeichen an. Die technische Machbarkeit hängt von der gewählten Bauform, der verfügbaren Prägefläche und den Fertigungsmöglichkeiten ab.
Ersetzt ein Bezeichnungsnagel eine Holzmastprüfung?
Nein. Ein Bezeichnungsnagel dient der Kennzeichnung und gegebenenfalls der Identifikation eines Mastes. Die Beurteilung seiner Standsicherheit erfordert ein geeignetes Prüfverfahren und eine fachgerechte Bewertung.
Worauf sollte man beim Kauf achten?
Wichtig sind das vorgeschriebene Kennzeichnungssystem, die benötigte Prägung, geeignete Abmessungen, die Materialausführung und die Anforderungen an die dauerhafte Lesbarkeit. Bei Sonderanfertigungen sollten die technischen Daten vor der Bestellung abgestimmt werden.
Fazit und Empfehlungen für die richtige Mastkennzeichnung
Bezeichnungsnägel sind bewährte Kennzeichnungselemente für Holzmasten und andere technische Holzbauteile. Sie ermöglichen eine dauerhafte Zuordnung relevanter Informationen und unterstützen die strukturierte Verwaltung von Infrastrukturanlagen.
Für den Einsatz im Zusammenhang mit Holzmastprüfungen ist entscheidend, dass die Kennzeichnung eindeutig, dauerhaft lesbar und mit den Vorgaben des jeweiligen Betreibers vereinbar ist.
Wer Bezeichnungsnägel beschaffen möchte, sollte deshalb zunächst die erforderliche Bauform, das Material und die gewünschte Prägung festlegen. Bei besonderen Anforderungen ist eine individuelle technische Abstimmung mit dem Hersteller sinnvoll.
